Построить направленного "Мамонта" на 160/80 им проще пареной репы!!!
Если Вы хотите построить направленную антенну в стиле Arcala Extremes (OH8X), то Вам прежде всего необходимо измерить свои земельные владения. Каждая из четырех стальных растяжек закреплена на расстоянии 120 метров от мачты. В совокупности вся конструкция занимает 3 гектара! Будьте готовы заказать 450 метров тяжелых металических секций! В завершении всего неплохо было бы купить 600 литров краски... Теперь Вы готовы к истории из замороженной Arcala на самом крайнем севере?
Радиолюбительский мир с интересом следил последние месяцы за установкой наверное самой большой поворотной антенны Top Band горячими финскими парнями из OH8X. Установка "Мамонта", именно так назвали свое детище финские ХАМы, дело не простое... Но финны утверждают, что это было очень легко. Итак...
Вес и высота всей конструкции:
Высота башни 100 метров
Высота установки антенны 80 метрового диапазона 90 метров
Высота установки антенны 160 метрового диапазона 80 метров
Общий вес всей конструкции 39 600 килограмм
Количество элементов, усиление, угол работы:
3 элемента на 160 метров, 12.9dBi, 26°
5 элементов на 80 метров, 15.7dBi, 12°
Соотношение вперед/назад:
160 метров 20-30 dB
80 метров 20 dB
Элементы антенны на 160 метров:
Вес каждого элемента 1600 килограмм
Длина 59 метров, на каждом элементе емкостная нагрузка длиной 12 метров
Каждый элемент изготовлен из 700 метров труб.
В центре элементов установлены индуктивности 06 ?H
С помощью реле осуществляется мнгновенный смена направления на 180°
Элементы на 80 метров:
Длина 46 метров
Размеры траверс:
Длинна траверсы антенны 160 метрового диапазона составляет 71 метр
Длинна траверсы антенны 80 метрового диапазона составляет 60 метр
Длинна стороны треугольной траверсы антенны 160 метрового диапазона составляет 2,2 метра

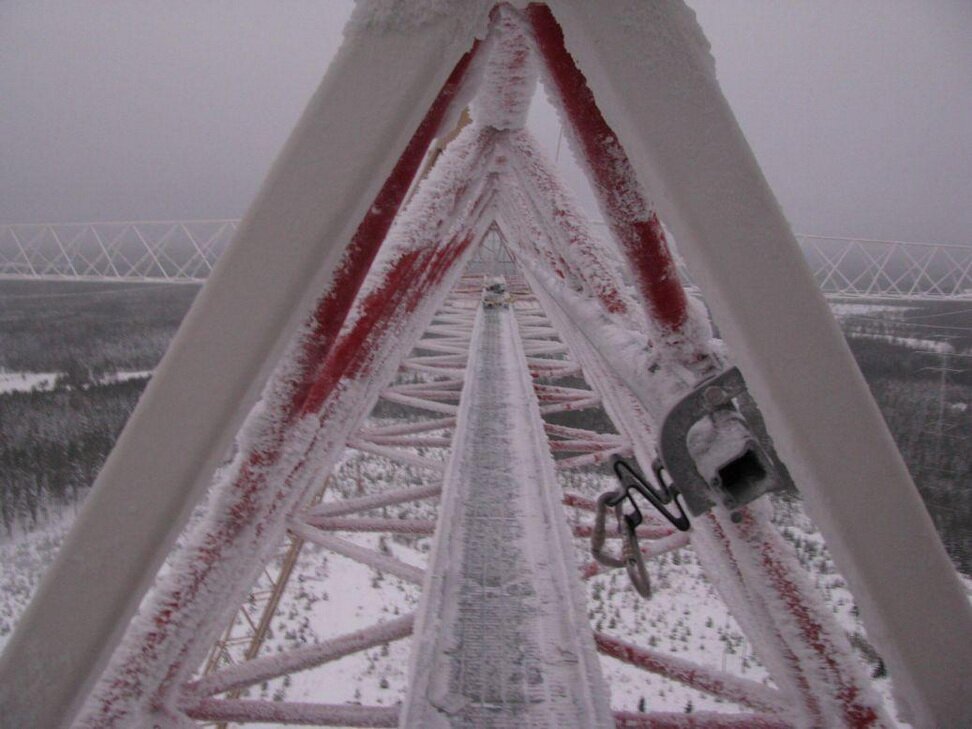

Внури траверсы выполнена дорожка для передвижения внутри конструкции

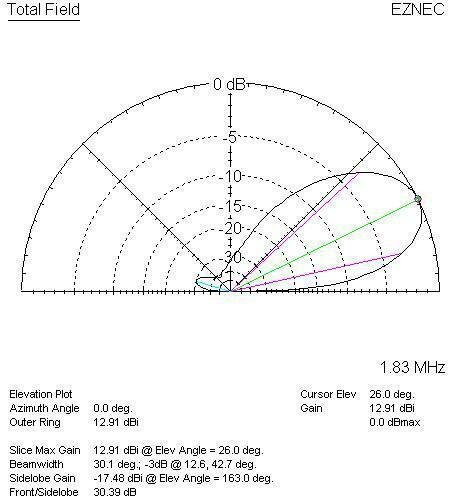

Диаграмма направленности в вертикальной плоскости

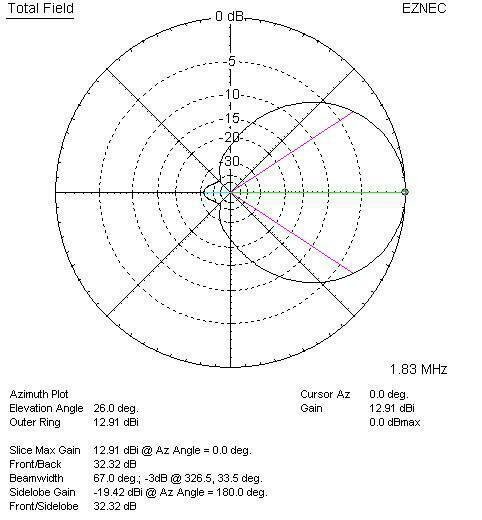

Диаграмма направленности в горизонтальной плоскости
Поворотное устройство:
Вес 2000 килограмм
Двигатель мощностью 11kw
Опорное кольцо для растяжек:
Вес 3300 килограмм
Диаметр шариков в подшипнике 50 мм
Диаметр кольца 3,8 метров
Растяжки:
Общая длинна 2300 метров
Краска:
600 литров
Juha OH8NC у основания

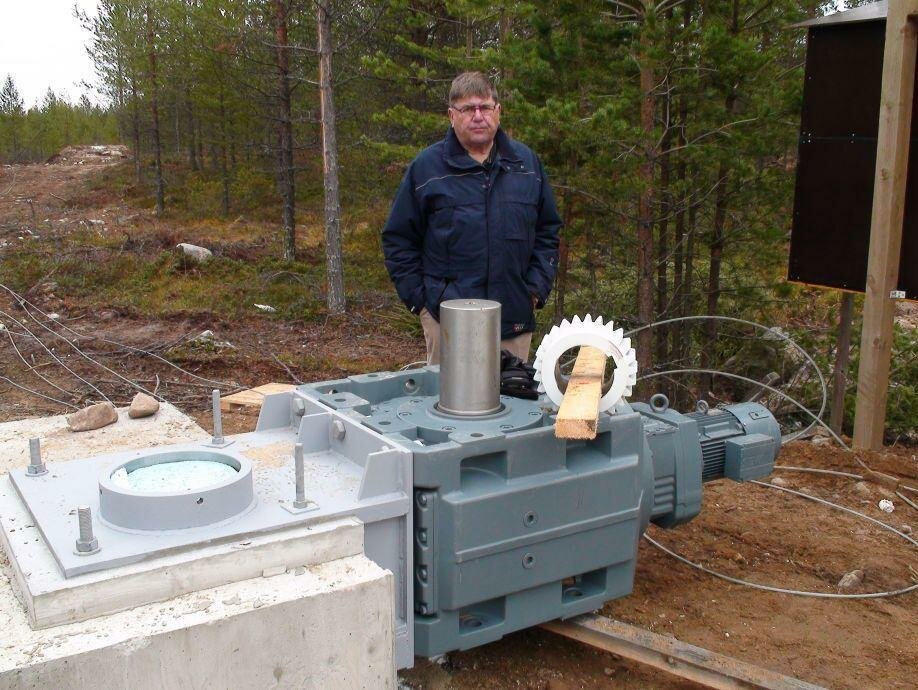

Martti, OH2BH рядом с поворотным устройством

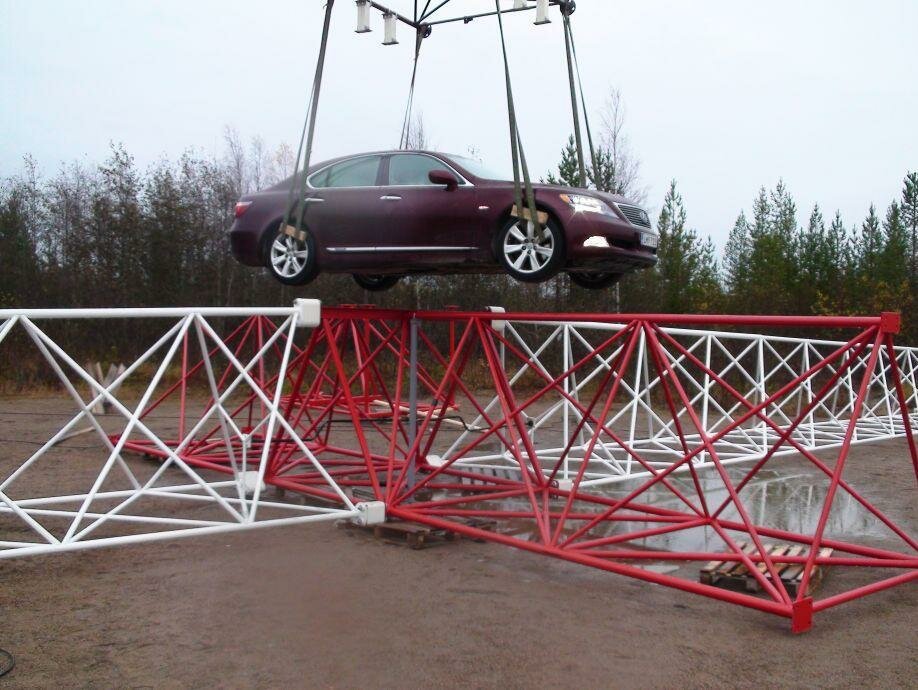

Соединение траверсы и элемента 160 метровой антенны. Lexus для сравнения..)))
220 метров над уровнем моря
Pekka OH7RM в тумане
Juha, OH8NC; Lauri, OH8LK; Pekka, OH1TV; Olavi, OH5BR and Toni, OH2UA изготавливают контуры
Эти парни рассекали лед и снег при установке "Мамонта" в мороз и шторм... на высоте 100 метров и температуре ниже нуля днем и ночью.
Шляпы долой перед Markku, OH8SR (left), Toke, OH6RM and Pekka, OH7RM!
Воистину эти мужчины сделаны из железа!
