6 элементов Yagi на 10м

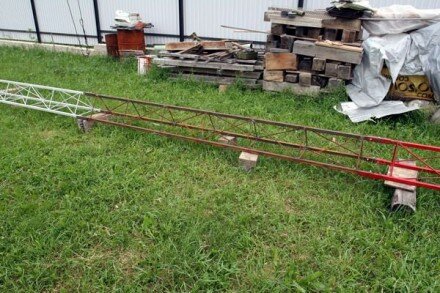

Известная русская пословица гласит: “Готовь сани летом…” В годы минимума солнечной активности как раз время подумать о хорошей антенне на 10-метровый диапазон. Ну а для любителей контестинга хорошие антенны на все диапазоны – вещь просто необходимая.  Выполняя свои собственные планы по антенному строительству в деревне Беляево Чеховского района Московской обл., я успешно реализовал свой новый проект. С мачтой мне помог Саша RU6MD – купил у него “излишки” в виде четырех 3-х метровых секций трехугольного сечения. Как оказалось, это продукция рыбинских “Русских Яг”. Четырех секций мне показалось мало, и я вспомнив уроки электросварки, преподанные мне много лет назад в студенческом стройотряде, за выходные сварил еще одну секцию. Благо, профиль 25х25 и арматура 8мм. на строительных рынках имеются в достаточных количествах.

Трубы для элементов были куплены еще год назад, докупил трубы ф60 мм для бума и вопрос с материалами был решен. (Спасибо Олегу RK3FA за прекрасные стыки для труб бума).

Конструкция и идеология антенны повторяет хорошо себя зарекомендовавшие Yagi на 20 и 15 м. После оптимизации программой Yagi Optimizer длина бума была выбрана равной 11м.

Посчитав К-фактор своей новой антенны, в качестве поворотного устройства (с запасом) выбрал Yaesu G-1000DXA

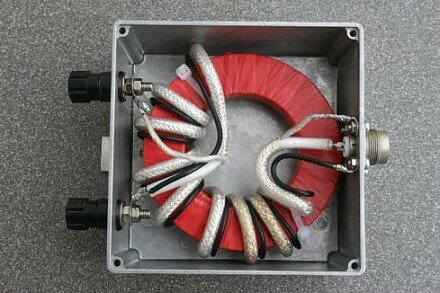

Симметрирующее устройство (балун) выполнен так же, как и для антенн на 20 и 15 м.

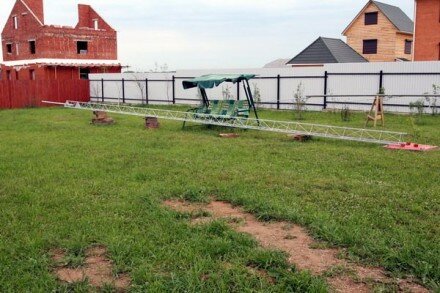

На изготовление антенны, подготовку мачты и такелажа у меня ушло около двух месяцев. Наконец, все готово к подъему!

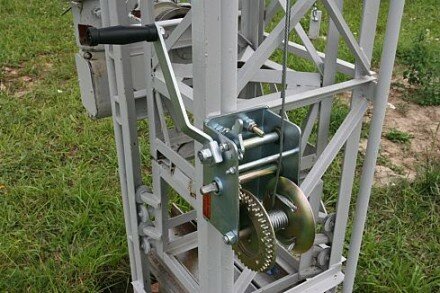

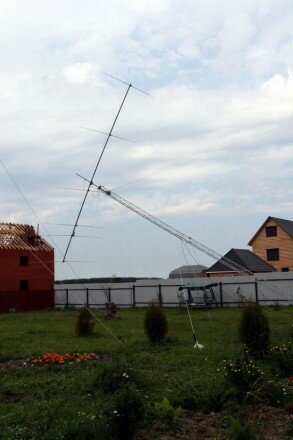

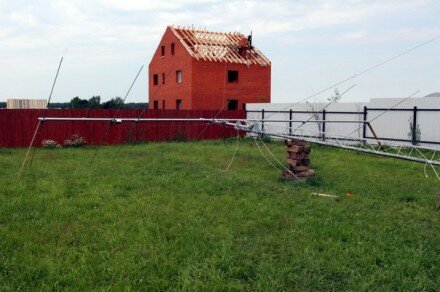

Подъем мачты с антенной осуществлялся обычной лебедкой, закрепленной на станке “Унжи”. Трос был переброшен через блок на уровне первого яруса оттяжек и закреплен к верхушке мачты 10-метровой антенны.

Подъем прошел достаточно легко, без каких-либо осложнений.

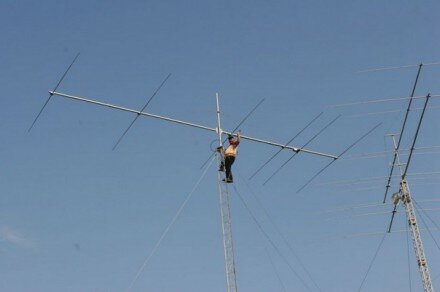

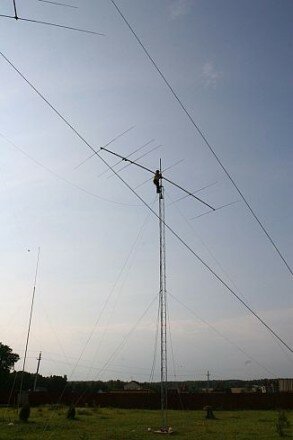

Последние “штрихи”…

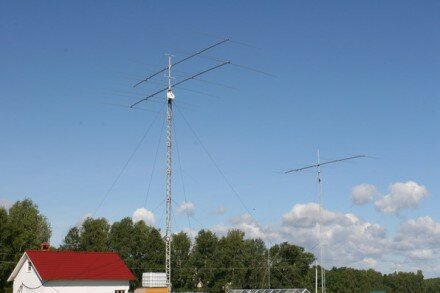

Приятно посмотреть со стороны на результаты своей работы

Пока еще не было возможности проверить антенну “в бою”, (в серьезном тесте) но параметры антенны полностью совпадают с расчетными, отличный КСВ в рабочем диапазоне, великолепное подавление заднего и боковых лепестков. Надеюсь, мои труды не пропали даром.

R3BM
