Малогабаритная антенна для работы на 7, 10 и 14 Мгц
Сайт благодарит Валерия UR5WCA за предоставленный материал



Валерий Проданов UR5WCA г.Львов
060806


По различным обстоятельствам многие радиолюбители не имеют возможности установить на крыше дома полноразмерную антенну для работы на КВ диапазонах.
Мною была изготовлена и опробована малогабаритная антенна на диапазоны 7. 10 и 14 мгц. Эта антенна установлена на балконе 2-го этажа 5-ти этажного дома. Она представляет собой укороченный диполь с вертикальными плечами.

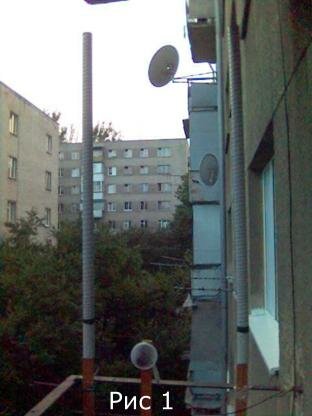

Антенна на балконе



Конструктивно эта антенна выполнена таким образом:





- плечи диполя выполнены из PVC труб длиной по 1,5 М и диаметром 5 см
- по длине 1,35 м каждой трубы навито по 11,5 м провода диаметром 1мм
- расстояние между плечами 1 м
- согласующее устройство сделано по схеме G5IJ на ферритовом кольце
диаметром 5 см с магнитной проницаемостью 10 ( более полная информация
есть в статье F6BQU "Антенна конструкции G5IJ")

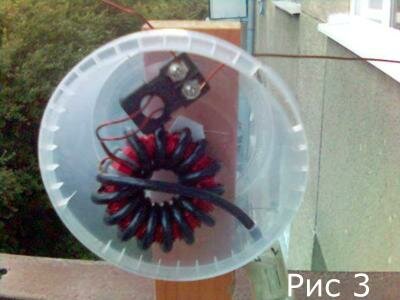

Внешний вид согласующего устройства ( фото) приведен ниже.
Эта антенна была собрана буквально за полдня и , естественно, первым желанием было сразу же попробовать ее без проведения измерений и настроек.
Поэтому есть возможность для проведения экспериментов и ее усовершенствования.





Согласующее устройство

При работе на диапазонах КСВ был не хуже 1:1,1.


За две недели работы в эфире было сделано около сотни CW QSO почти со всеми странами Европы, Прибалтики, многими областями Украины а также Европейской части России. Оценка сигнала корреспондентами давалась в пределах 569 - 599.


Используемая аппаратура:

- трансивер 70 Вт на базе Р 250 - М2
- антенный тюнер MFJ - 945E
