Внутреннее содержание» балунов

Я благодарю всех радиолюбителей выразившим интерес к моим балунам. Я всегда открыт к любым замечаниям и пожеланиям. Прошу и в дальнейшем всех, кто имеет вопросы обращаться в любое время. Особенно хочу поблагодарить тех, кто подсказал неудачные места в конструкции, механические недостатки. Благодаря такой обратной связи балуны постоянно совершенствуются.
Учитывая интерес к конструкции привожу фото в деталях с пояснениями.

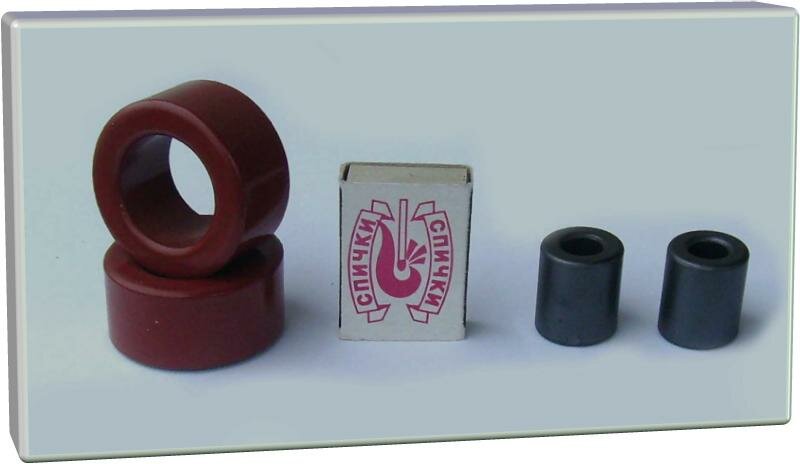

В подавляющем числе балунов используются материалы фирмы Амидон. В разработке балуны с материалами Ferroxcore. Это ферритовые трубки размером 26мм Х 12,5мм Х 28мм материал 43 ( проницаемость 550-600 ) и кольца из порошкового железа Т200А-2. Две такие ферритовые трубки используются для мощности до 1500 ватт SSB. Для мощности до 2200 ватт используются четыре трубки. В последнее время мною используютя кольца Т200А-2 для больших мощностей. Такие кольца позволяет работать с мощностями более 3000 ватт.

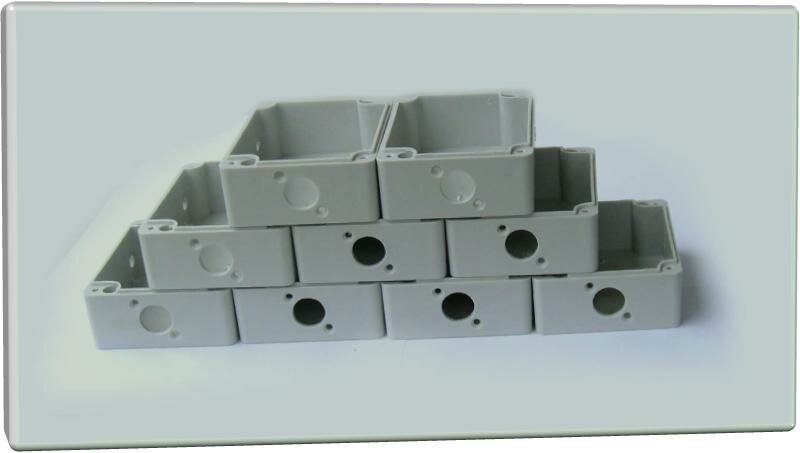

Корпус балунов изготавливается из пластиковых коробок:

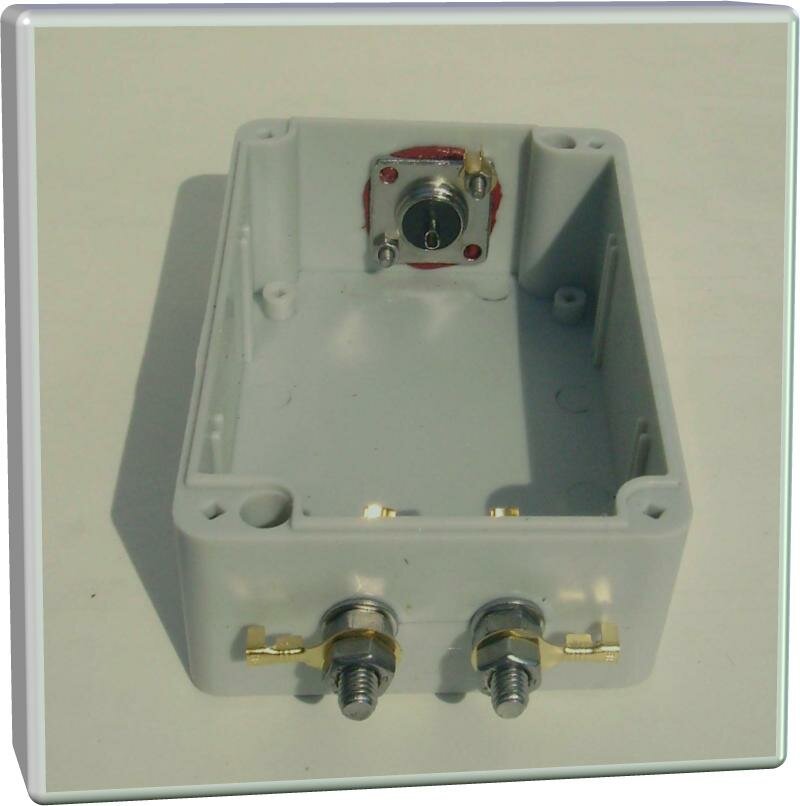

Для клемм антенны используется крепеж из нержавеющей стали.

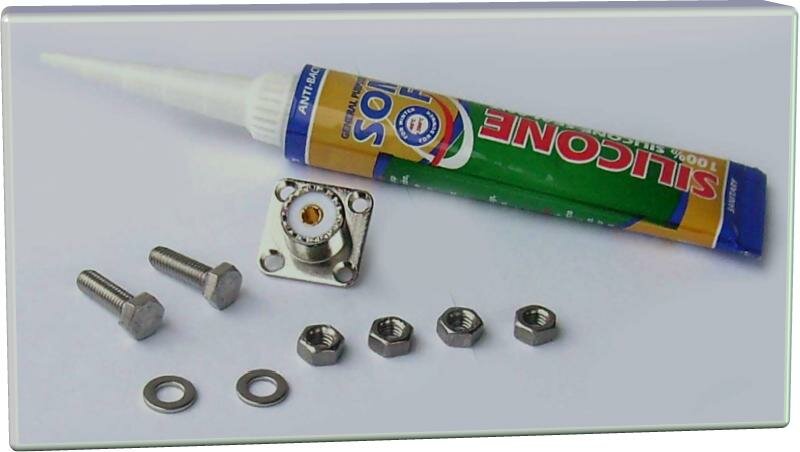

Разъем SO239 крепится нержавеющими винтами с гайками и герметизируется

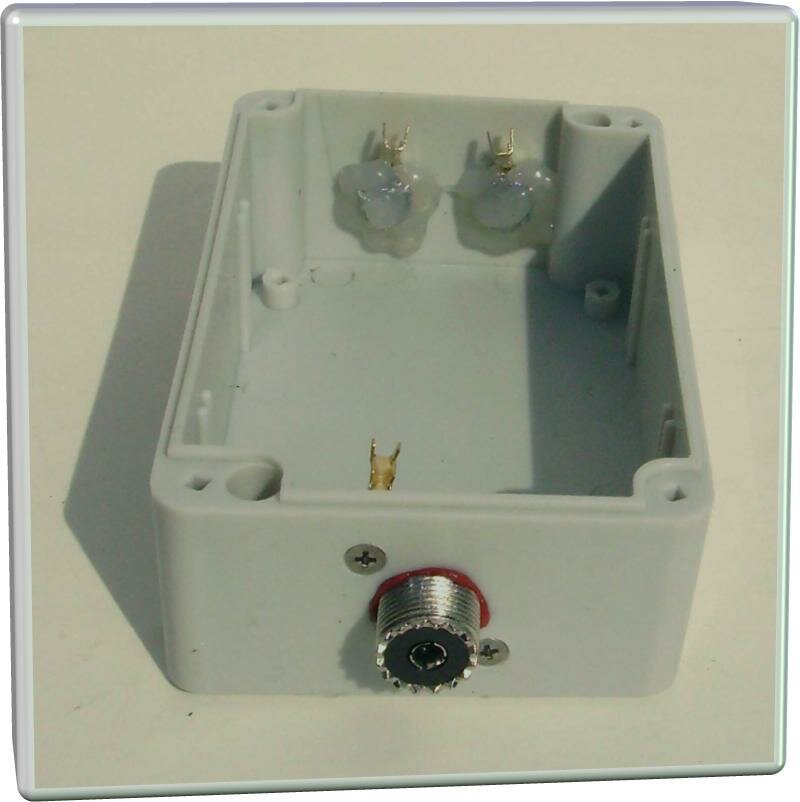

Клеммы для подключения антенны  заливаются  прозрачным термическим клеем

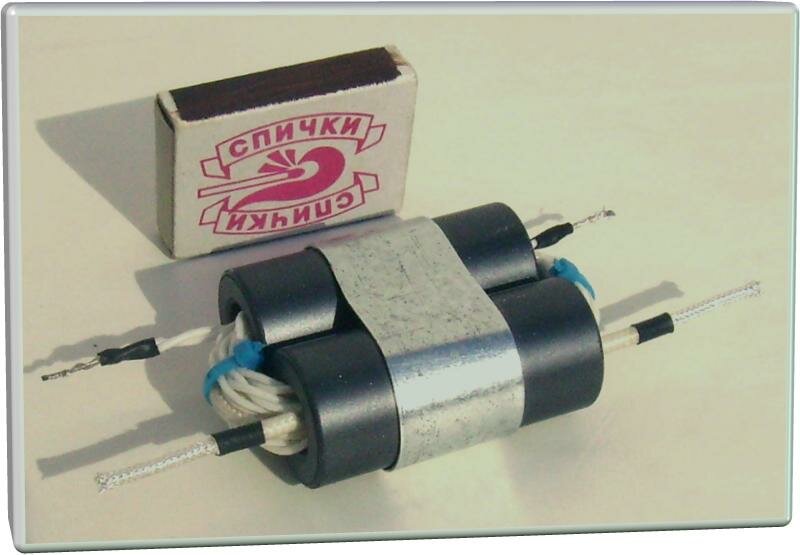

Балун изготавливается как правило на кабельных линиях с применением кабелей с фторопластовой изоляцией  и фторопластовых проводов.

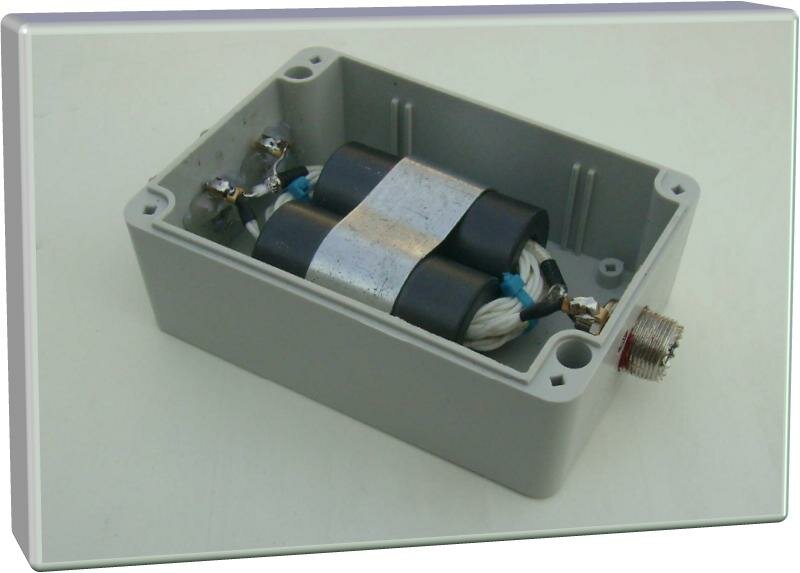

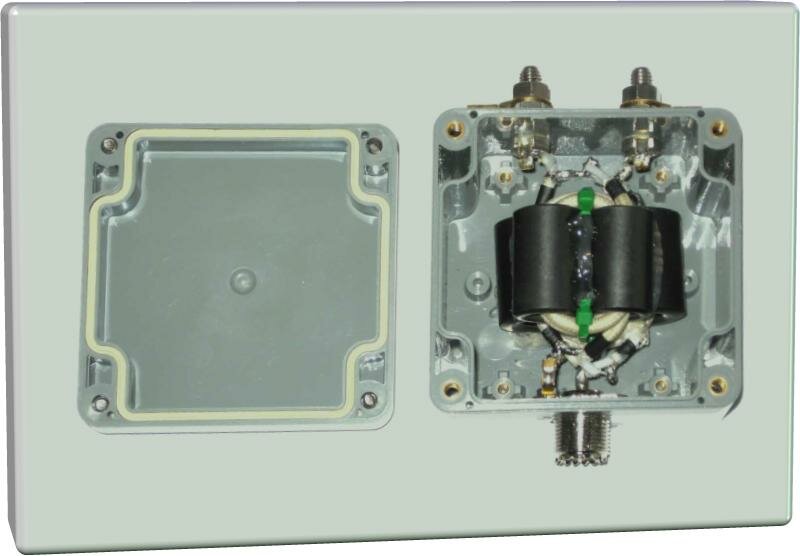

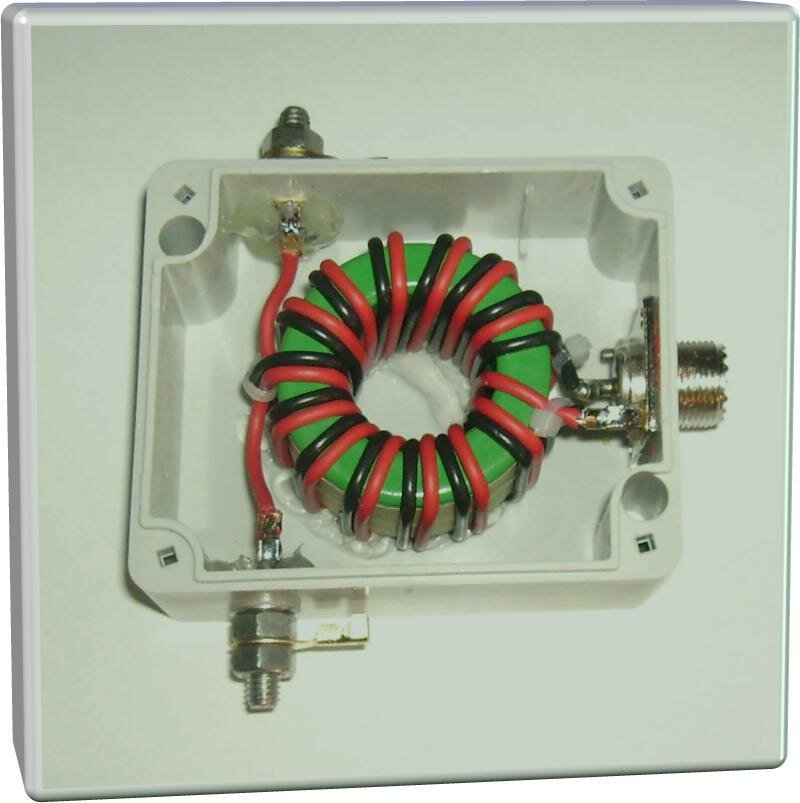

Ниже приведены фото различных балунов.

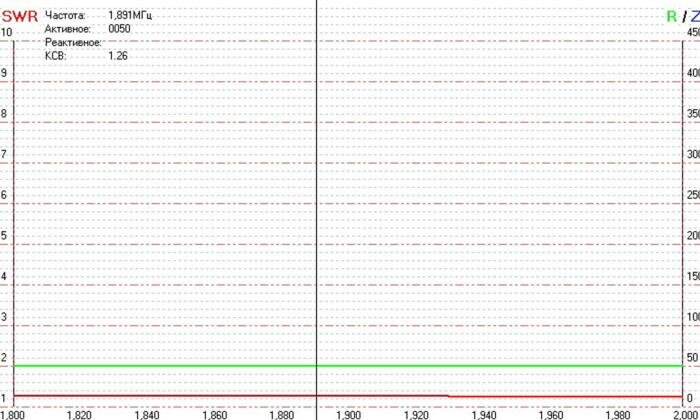

Также разработан балун для приемной  антенны Беверидж. Трансформация сопротивлений 450:50.  Ниже приведены графики  согласования и КСВ.   При нагрузке 450 Ом   происходит  идеальная трансформация  к сопротивлению фидера во всем диапазоне 160 метров.  Такие же параметры и для диапазона 80 метров. КСВ 1,26:1  для приемной антенны является хорошим результатам.  Ниже  приведен график параметров измеренный анализатором АА-330.

Владислав Кеденко
         UT4EN
         [email protected]
         050-150-1440



Балуны высокого качества



Балуны высокого качества
50:50 Ом, 112:50 Ом, 200:50 Ом,  300:50 Ом.



Стоимость балунов

Мощность  SSB	0,2 квт	1,5 квт	2,2 квт	3 квт
Choke Balun	20 у.е.	30 у.е.	40 у.е.	50 у.е.
Balun  50:50	20 у.е.	30 у.е.	40 у.е.	50 у.е.
Balun  100:50	20 у.е.	30 у.е.	40 у.е.	50 у.е.
Balun  200:50	20 у.е.	30 у.е.	40 у.е.	50 у.е.
Balun  300:50	20 у.е.	30 у.е.	40 у.е.	50 у.е.
Тр-р   верт. антенн	40 у.е.	-	-	-

Балуны изготовлены на кабельных ШПТЛ с применением качественных ферритовых материалов - трубок большого диаметра фирмы Amidon .

Благодаря этому и использованию собственных ноу-хау получены уникально низкие значения КСВ в диапазоне от 1 (!) до 30 МГц.

График КСВ одного из балунов приведен ниже.
