Харьковское производственное предприятие «Контур» (бывшее КТБ ЦК ДОСААФ) предлагает следующую продукцию для радиолюбителей:
ВНИМАНИЕ!
В связи с неустойчивым курсом доллара, прошу для уточнения цен на продукцию "Контура" связываться:
Телефон - 066 553 24 85
E-mail - [email protected]
I. КВ аппаратура

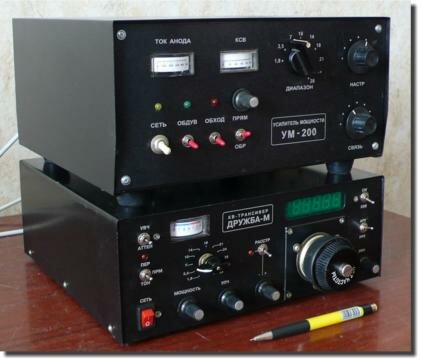

1. КВ трансивер «ДРУЖБА-М»
Изделие представляет собой набор для самостоятельной сборки любительского КВ трансивера,
который разработан на базе известных конструкций «Урал-84М», ОУТ Мясникова, «Контур-116» и имеет следующие характеристики:
- диапазоны частот – 1,8…28 МГц (включая WARC);
- чувствительность приёмника – 0,3 мкВ;
- динамический диапазон – более 80 дБ;
- выходная мощность – 10 ватт;
- АРУ, цифровая шкала, аттенюатор 20 дБ, отключаемый УВЧ, регулятор мощности;
- питание – 220 В переменного тока;
- размеры – 290 х 110 х 280 мм, вес – 5 кг.
В состав набора входят:
- полностью собранный корпус трансивера со всеми элементами управления, индикации и коммутации, кроме верньера (потенциометры, переключатели, тумблеры, стрелочный прибор, ВЧ и НЧ разъёмы);
- собранный и настроенный узел синтезатора частоты (от «Контура-116»);
- собранная и настроенная цифровая шкала с индикацией на светодиодных матрицах;
- трансформатор питания 50 ватт;
- печатные платы (основная, ДПФ, УМ, ФНЧ) без радиоэлементов;
- 8-кристальный кварцевый фильтр с полосой 2,4 кГц на частоту 8,865 кГц с двумя кварцами и 4-кристальный подчисточный фильтр с регулируемой полосой пропускания от 0,8 до 3 кГц;
- комплект каркасов для намотки катушек полосовых фильтров и фильтров ПЧ;
- комплект принципиальных и монтажных схем, инструкция по монтажу и настройке трансивера.
Цена набора – 1400 грн.
По согласованию с заказчиком также возможны:
- реализация отдельных узлов и плат трансивера;
- комплектование набора дополнительными радиоэлементами;
- монтаж и настройка отдельных плат и всего трансивера в целом (цена готового трансивера – 2800 грн).
2. Синтезатор частоты от трансивера «Контур-116». В данном синтезаторе рабочие частоты 9-ти диапазонов формируются в результате когерентного преобразования частоты высокостабильного ГПД с помощью системы однопетлевой ФАПЧ. ПЧ от 8 до 9 МГц. Питание 5 В, 12 В. Выходное напряжение – 1,5…2 В. Цена – 450 грн.
3. Усилитель мощности КВ трансивера «УМ-200». Собран на металлостекляном триоде ГУ-33Б по схеме с общим катодом. Обеспечивает выходную мощность более 200 ватт на всех КВ диапазонах при входной мощности 10 ватт.. Имеется ВЧ обход, индикатор анодного тока , КСВ-метр. Размеры – 290 х 135 х 280 мм, вес 12 кг.
Цена – 2000 грн.
4. Цифровые шкалы, частотомеры.
а) Цифровая шкала-частотомер с индикацией на ЖКИ. Предназначена для индикации частоты в КВ и УКВ аппаратуре, а также для работы в качестве частотомера в различных приборах. Два диапазона измерения: 5 кГц – 50 МГц (точность до 0,1 Гц), 50 МГц – 1200 МГц (точность до 10 Гц). Время счёта 0,1; 1 и 10 сек, чувствительность 50 мВ. Запись до 15 ПЧ. Питание 7…12 В , 30 мА. Размеры платы 80х40 мм. Цена -- 170 грн.
б) Цифровая шкала «Макеевская» - универсальная 1 - 3 входовая, запись 2-х ПЧ, 6 разрядов, индикация на АЛС зелёного цвета высотой 14 мм. Выход на ЦАПЧ, питание 5 В, 200 мА, размеры плат: процессора – 95х45 мм, индикации – 95х20 мм. Цена -- 100 грн.
в) Частотомер - измеритель L/C «Макеевский» - позволяет измерять частоты от 1 Гц до 50 МГц с точностью до 1Гц, индуктивности от 0,1 мкГн до 2 Гн, ёмкости от 0,1 пФ до 10000 мкФ. Чувствительность частотомера – 50 мВ., индикация на 8-разрядном ЖКИ. Имеется возможность самокалибровки. Питание 5 В, 50 мА, размеры платы - 85 х 95 мм. Цена – 110 грн.
г) Частотомер «Макеевский» - измеряет частоты по НЧ входу от 1 Гц до 50 МГц с точностью 1 Гц и по ВЧ входу от 40 МГц до 1200 МГц с точностью 100 Гц. Чувствительность частотомера – 50 мВ, индикация на 8-разрядном ЖКИ. Дополнительная функция – измерение емкости от 10 пФ до 10000 мкФ . Питание 5 В, 50 мА, размеры платы - 85 х 80 мм. Цена – 110 грн.
д) Звуковые приставки к шкале и частотомеру-измерителю L/C (пп. б, в) – предназначены для незрячих и слабовидящих радиолюбителей. Позволяют представлять показания приборов в звуковом виде. Цена каждой приставки -- 65 грн.
5. Кварцевые фильтры для КВ аппаратуры
а) Основной кварцевый фильтр – 8-кристальный, на частоту 8,865 МГц, с полосой 2,4 кГц, в комплекте с 2-мя кварцами. Размеры: 15х18х70 мм. Цена – 60 грн.
б) Подчисточный фильтр на ту же частоту – 4-кристальный, с плавно регулируемой варикапами полосой от 3 до 0,8 кГц. Размеры: 15х18х35 мм. Цена – 35 грн.
II. УКВ аппаратура
1. Двухдиапазонный трансивер «FM – 2008». Является дальнейшей модификацией предыдущей разработки FM-2006 Используется двухстрочный ЖКИ с подсветкой на который выводится вся информация: частота или номер канала, линейка S-метра, уровень мощности при передаче и т.д. Напряжение питания 12-14В. Выходная мощность: 144 МГц – 15Вт, 430 МГц – 8Вт. Чувствительность 0.1 мкВ. 35 каналов памяти в каждом диапазоне (каждый может быть репитерным с любым разносом частот и в любую сторону). Сканирование по частоте, или по каналам памяти. Перестройка кнопками, шаг, кратный 2,5 кГц. Режим CTCSS поддержки репитеров. Тональная посылка 1750 Гц. Режим «SPLIT» для спутников. Динамик, тангента. Вес: 700 г, размеры 145х130х50 мм. Цена – 850 грн.
2. То же, в виде набора готовых плат (без корпуса и тангенты). Цена – 710 грн.
3. Трансвертер 27/144 МГц. Предназначен для работы в двухметровом любительском диапазоне совместно с радиостанцией СВ (27 МГц). Выходная мощность 5 Вт в режиме ЧМ. Питание 12…14 В, 1 А от отдельного источника. Размеры платы 45х70 мм. Цена – 150 грн.
4. Трансвертер 28/144 МГц. Предназначен для работы в двухметровом любительском диапазоне совместно с КВ-радиостанцией (28 МГц) . Выходная мощность 10 Вт в режиме SSB. Питание 12…14 В, 1 А от отдельного источника. Размеры платы 45х70 мм. Цена – 200 грн.
5. Синтезатор частоты любительской стационарной / автомобильной УКВ-радиостанции. Диапазон частот 144…146 Мгц с шагом сетки, кратным 2,5 кГц, репитерный режим на любой частоте, CTCSS. Промежуточная частота радиостанции 10,7 МГц (возможны другие значения ПЧ). Имеются 39 каналов памяти, режим сканирования по частоте и каналам памяти с выбором диапазона сканирования. Выходное напряжение синтезатора 1 В. Индикация частоты и режимов работы на ЖКИ. Две градации выходного напряжения (мощности) и чувствительности микрофона. Питание 9…12 В, 30 мА. Размеры платы синтезатора: 30х80 мм. Цена – 280 грн.
6. Плата приёмника для УКВ радиостанции. Выполнена на микросхемах МС3371 и TDA2003, 2 кварцевых фильтра 10, 7 МГц, 1 пьезофильтр 455 кГц. Имеются выходы на ШП и S-метр. Чувствительность 0,15 мкВ. Размеры платы 70х35 мм. Цена – 160 грн.
III. Разное
1. Автоматический телеграфный ключ с памятью (электронная часть без манипулятора). Регулировка скорости 20…2500 зн./ мин. 7 репрограммируемых ячеек памяти, ёмкостью 255 символов каждая. Регулировка соотношения точка/тире от 1:2,5 до 1:4. Имеется режим памяти “Contest” – автоматическое увеличение контрольного номера на единицу при нажатии кнопки “CFM QSO”. Независимая регулировка скорости от манипулятора и в памяти. Установка констант и запись в память производятся в диалоговом режиме. Питание 2,5…5 В, 8 мА. Коммутация передатчика (открытый коллектор) 100 мА. Размеры платы 80х30 мм. Цена – 85 грн.
2. Телеграфный видеопроцессор с индикацией на ЖКИ. Предназначен для преобразования телеграфного звукового сигнала в «бегущую строку» на двухстрочном ЖКИ с подсветкой. Телеграфный сигнал подают с НЧ выхода (не менее 1,4 В) приёмника или с выхода «самоконтроль» телеграфного ключа. Питание 5 В, 100 мА. Цена – 145 грн.
3. Телеграфный ключ с памятью и видеопроцессором. Объединяет возможности двух предыдущих изделий на одной плате. Верхняя строка ЖКИ отображает принимаемый из эфира текст, а нижняя – режим работы и передаваемые автоматическим ключом сообщения. Питание 5 В, 100 мА. Цена – 205 грн.
4. CW / Notch фильтр. Устанавливается в НЧ тракте трансивера и позволяет выделять узкую полосу для приёма телеграфных сигналов либо подавлять нежелательные помехи в канале приёма. Размеры платы 25 х 30 мм, питание 5…12 В. Цена – 60 грн.
5. Плата цифровой автоподстройки частоты (ЦАПЧ). Предназначена для стабилизации частоты гетеродинов КВ-трансиверов. Обеспечивает автоматическое удержание частоты с точностью до 24 Гц. Максимальная частота гетеродина – 32 МГц. Возможен режим ЦАПЧ с расстройкой. Размеры платы 45 х 45 мм, питание 12 В, 25 мА. Цена – 75 грн.
6. Цифровой магнитофон радиолюбителя (ЦМР). Предназначен для записи звуковых сообщений и воспроизведения их в эфире. Магнитофон имеет 6 ячеек памяти общей продолжительностью около 90 сек.. ЦМР встраивается в гарнитуру или изготавливается отдельным блоком, подключаемым к телефонному и микрофонному разъёмам трансивера. Дополнительные функции – автоповтор, РТТ. Размеры платы 70 х 40 мм. Питание 5 В. Цена – 240 грн.
IV. Литература и CD
1. Б. Дякив (UX7LM) «КВ-антенны», Харьков, 1998 г., 4 тома общим объёмом более 900 стр. ф-та А4. Цена – 100 грн.
2. П. Лестеньков (UT7EA) «Ламповые усилители мощности любительских КВ-радиостанций», Днепропетровск, 1999 г., 90 стр. Цена – 20 грн.
3. В. Кляровский (RA1WT) «Усилители мощности любительских радиостанций», С. – Петербург, 2008 г. 256 стр. Цена – 60 грн.
4. А. Куйсоков (UA6YW) «Разговорник радиолюбителя русско-английский», Майкоп, 2000 г. Цена – 15 грн.
5. «Радиолюбительская карта мира», размер 70х100 см., производство фирмы «Куйсоков», Майкоп, 2004 г. Цена – 45 грн.
6. «Радиолюбительская карта мира», размер 37 х 50 см., двухсторонняя (на одной стороне деление на зоны по WAZ, на другой – по ITU), производство фирмы «Куйсоков», Майкоп, 2004 г. Цена – 25 грн.
7. «Радиолюбительская карта QTH-локаторов Европы», размер 70х100 см., производство фирмы «Куйсоков», Майкоп, 2011 г. Цена – 50 грн.
8. Выпуски «Радиодизайн», №№ 1…25 (ксерокопии). Цена – 20 грн. за 1 выпуск.
9. К. Ротхаммель (DM2ABK) «Антенны», Москва, 2005 г., 2 тома общим объёмом более 800 стр. Цена – 190 грн.
10. А. Семьян «Радиостанции и трансиверы», С.– Петербург, 2006 г., 272 стр. Цена – 60 грн.
11. И. Григоров (RK3ZK) «Антенны. Настройка и согласование», Москва, 2003 г., 272 стр. Цена – 100 грн.
12. И. Григоров «Антенны. Городские конструкции», Москва, 2003 г., 304 стр. Цена – 110 грн.
13. И. Григоров «Всё об антеннах», Москва, 2009 г., 350 стр. Цена – 60 грн.
14. А. Шмырёв «Радиостанция своими руками», С.– Петербург, 2004 г., 144 стр. Цена – 50 грн.
15. Г. Тяпичев (RA3XB) «Персональный компьютер в радиолюбительской практике», Москва, 2006 г. 400 стр. Цена – 65 грн.
16. В. Дроган (UY0UY) « Альбом схем для постройки усилителя мощности 1-й категории (для чайников)», Киев, 2002 г., 80 стр. (ксерокопия). Цена – 25 грн.
17. CD «Антенны». Ротхаммель, Беньковский/Липиньский, Григоров, Дякив. Цена – 20 грн.
18. CD « Усилители мощности» . Лестеньков, Дроган, Зельдин, Кляровский, конструкции из Интернета. Цена – 20 грн.
19. CD «В помощь конструктору КВ/УКВ аппаратуры». Бунин/Яйленко, Семьян, Шмырёв, Ред, Скрыпник, Рубцов, Лаповок. Дроздов, «Радиодизайн» (1 – 25) и др. Цена – 20 грн.
20. CD «Юридический справочник радиолюбителя – коротковолновика». Составитель О.Тарасов (UR7LZ). Более 50 документов (600 стр.), имеющих отношение к радиолюбительству. Цена – 20 грн.
21. DVD «Периодические издания». «Радио» 1975 – 2011 гг., «Радиолюбитель. КВ/УКВ» 1995 – 2002 гг., «Радиомир. КВ/УКВ» 2001 – 2011 гг., «Радиохобби» 1998 – 2005 гг., «КВ-журнал» 1992 – 1998 гг., «Радиодизайн» (1 - 25). Цена – 25 грн.
22. DVD «Фильмы – радиолюбителям». «Если парни всего мира» (Франция), «Над нами Южный Крест» (СССР), «Радиоволна» (США). Цена – 25 грн.
При заказе книг по п.п. 9 – 15 предварительно узнавайте наличие.
ВСЕ ЦЕНЫ УКАЗАНЫ БЕЗ УЧЁТА ПОЧТОВЫХ РАСХОДОВ. ПРИ ПЕРЕСЫЛКЕ ПО ПОЧТЕ НЕОБХОДИМО К ОБЩЕЙ СУММЕ ЗАКАЗА ДОБАВИТЬ 5 – 15 ГРН. В ЗАВИСИМОСТИ ОТ ЕГО ОБЪЁМА.
Адрес предприятия: ПП «Контур», ул. Плехановская, 16-А, г. Харьков, 61001.
Тел. (057) 732-62-07 (днём), (057) 343-76-63 (вечером), (066) 553-24-85 (моб.)
E-mail: uх5рs@ukr.net Информация в эфире – через UX5PS
73!
(22 апреля 2011 г.)
