Владимир Антонович!
Вот и закончилась осень, время для установки и модернизации антенн.
Еле успел до непогоды установить мачту и так как подобного способа монтажа мачты и антенны я почти не встречал в интернете
хочу через Украинский радиопортал поделиться с коллегами. Может мои наработки кому то помогут.
Мачту и антенну поставил вдвоем с товарищем Юрой UY3IR. Ему большое спасибо!
Если у кого возникнут вопросы-с охотой отвечу по телефону(050-274-58-48)или по электронке ([email protected])
--С уважением Игорь Гиль US3IX

Порядок Монтажа.
Устанавливаем первую секцию на опорную плиту и временно закрепляем ее растяжками.

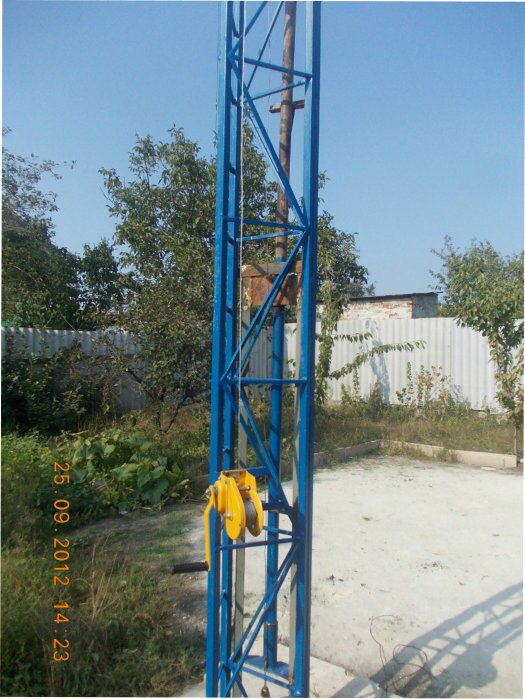

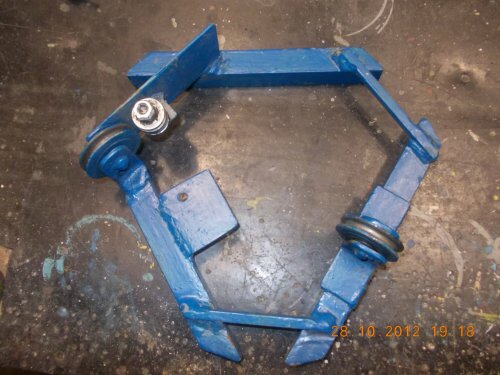

Монтируем сбоку лебедку ,устанавливаем около верхней части секции треугольную вставку с роликами и пропускаем тросик от лебедки.

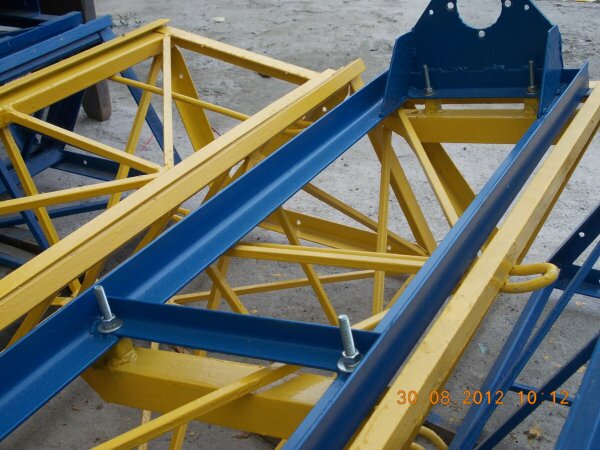

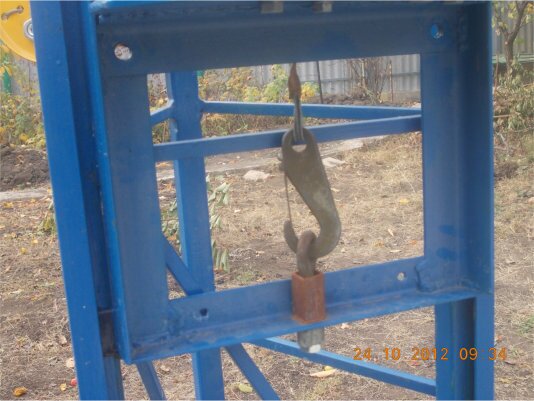

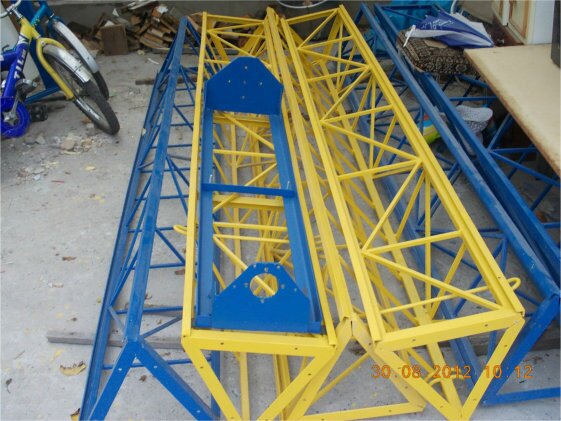

В направляющие мачты вставляем подьемник на котором закреплена поворотная штанга с крючками из отрезков уголка .За нижнюю часть подьемника крепим крюк лебедки.

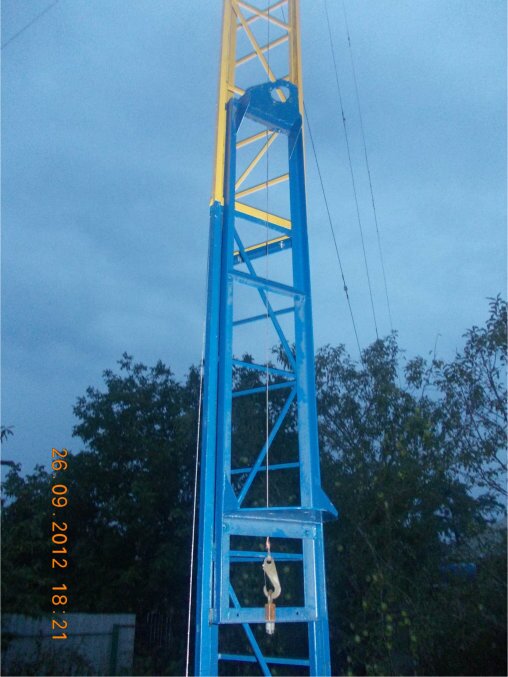

Одеваем вторую секцию мачты нижними горизонтальными распорками на крюки подьемника.

При изготовлении подьемника нужно поточнее приварить держатели опорной трубы(штанги),так чтоб при повороте секции в горизонтальной плоскости максимально совпали отверстия под болты стягивающие секции мачты.От этого зависит удобство дальнейшей работы.

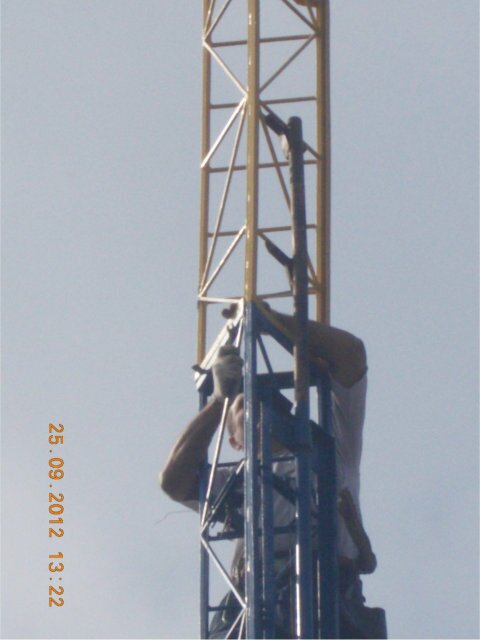

Лебедкой подымаем вторую секцию на несколько сантиметров выше первой, затем поворачиваем ее на 180 градусов и немного опускаем трос лебедки (тогда можно будет смещать секцию для совпадения отверстий крепежных болтов а уголки подьемника будут подстраховывать секцию от падения.)

Закручиваем болты крепления секции(6шт. М8),переносим треугольную вставку с роликами под верх второй секции и монтируем третью .И.Т.Д.

По мере монтажа крепим растяжки ( у меня на 18 метровой мачте 3яруса растяжек)

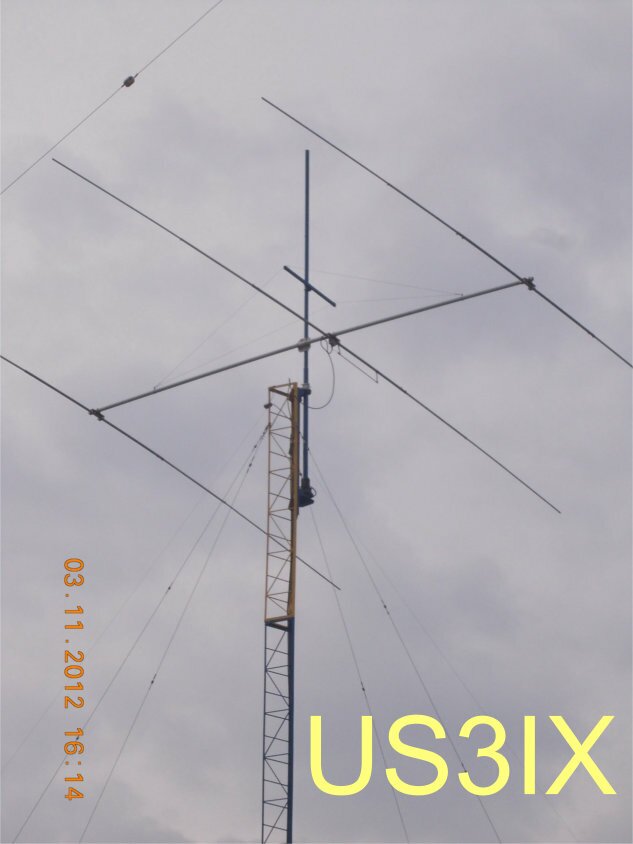

Затем опускаем и убираем подьемник ,ставим вместо него крепление антенны с опорным подшипником и монтируем антенны.

При подьеме антенны по мере необходимости отпускаем мешающие оттяжки а после прохода антенны крепим снова. После подьема блок с повороткой и подшипником фиксируем 6 болтами к мачте убираем лебедку и вставку с роликами выставляем и фиксируем бум поддерживающие элементы и.т.д.

Вот вкратце и вся инфо. Если будут какие вопросы с охотой помогу по телефону: 050-274-58-48 или по электронке: us3itb @mail.ru.

С уважением Игорь Гиль US3IX г.Горловка
