Антенный тюнер.

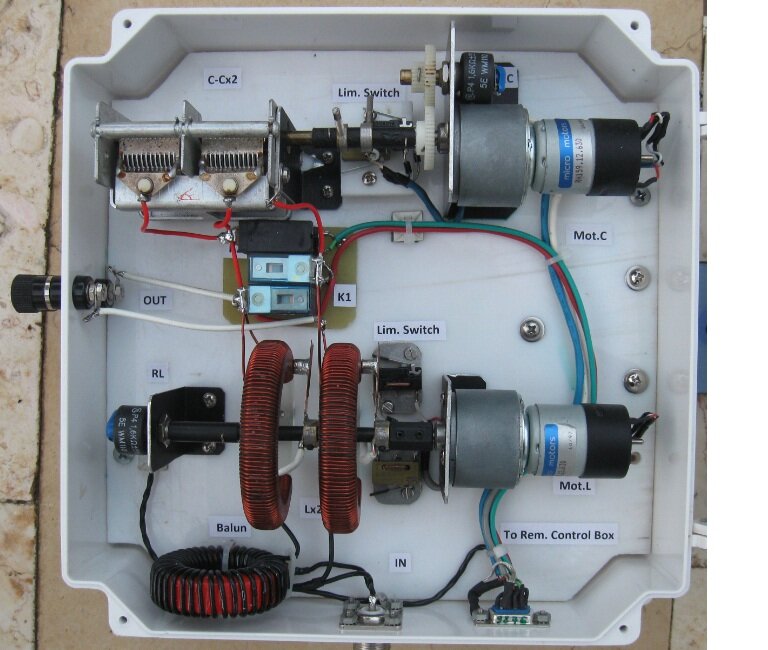

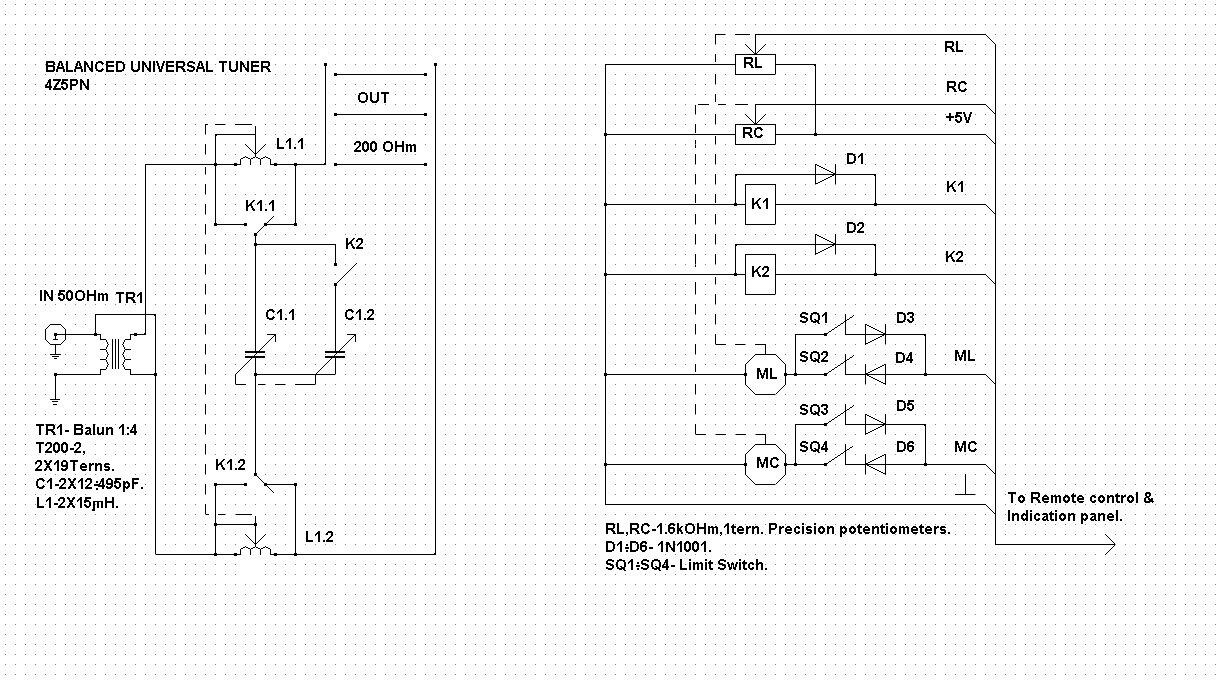

Трансформатор-Balun намотан проводом 0.75мм на кольце Т200-2, фирмы Amidon, 2х19витков.

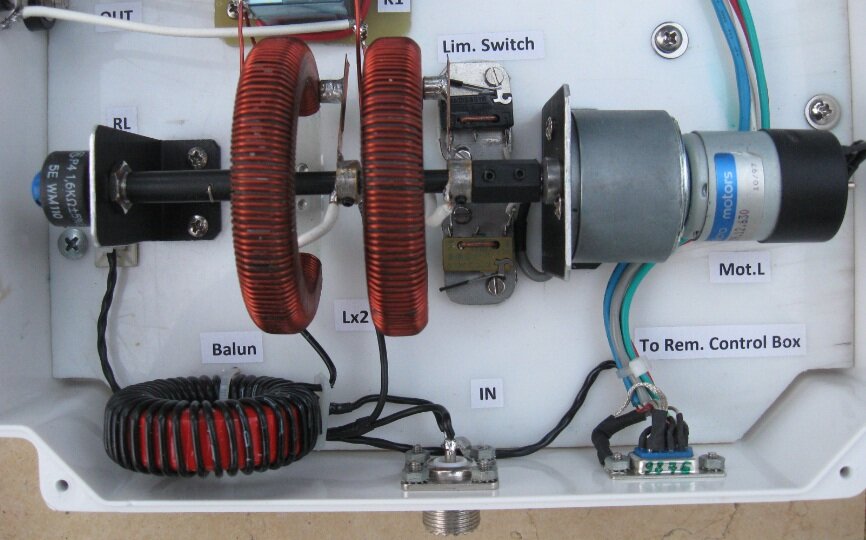

Катушки L1.1, L1.2- самодельные, намотаны проводом диаметром около 1мм.
Их конструкция выполнена в виде реостата. Ползунки жестко закреплены на валу двигателя.
Резисторы RL и RC тоже закреплены на валах двигателей катушки и конденсатора, они вместе
с U4.1,U4.2, индикаторами L и C служат для индикации положений индуктивности и емкости.
RL и RC желательно применить проволочные- прецизионные сопротивлением от 1 до 10 кОм.

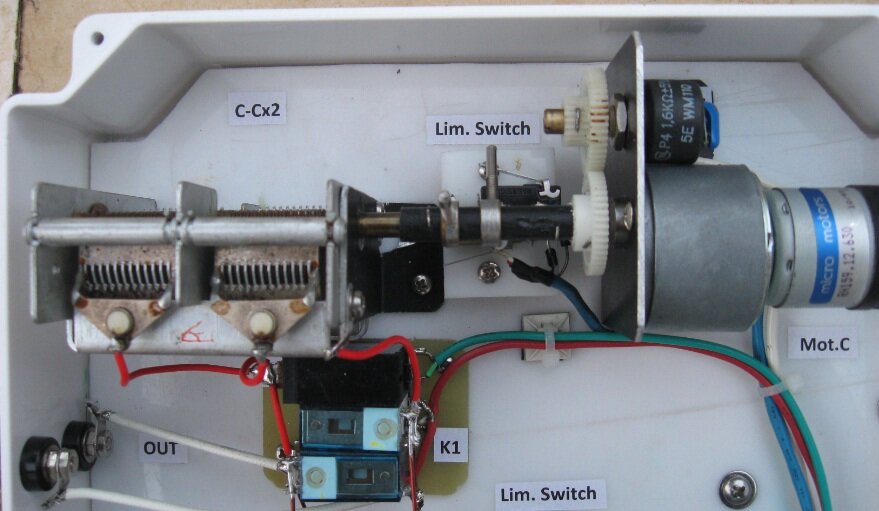

Конденсатор С1- стандартный, 12-495пФ. На НЧ диапазонах используется одна секция,
на ВЧ, реле К2 подключает вторую секцию.
Реле К1 состоит из двух реле с одной группой контактов на переключение, подобные реле
применяются в выходных каскадах всех трансиверов и усилителей.
Реле К2- любое, с одним нормально разомкнутым контактом.
Двигатели-редукторы, куплены на E-Bay, там выбор большой, каждый может подобрать себе
на любые цели.
Концевые выключатели, можно применить любые.

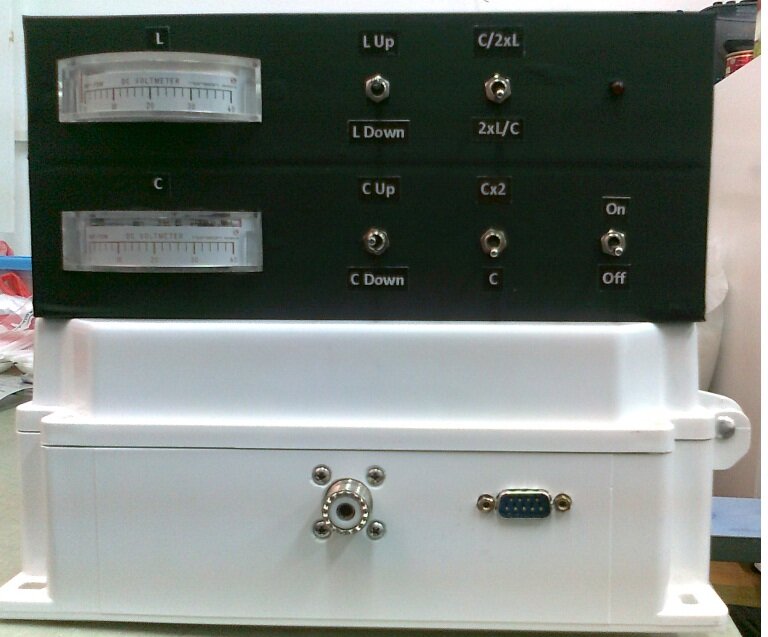

БЛОК УПРАВЛЕНИЯ И ИНДИКАЦИИ.

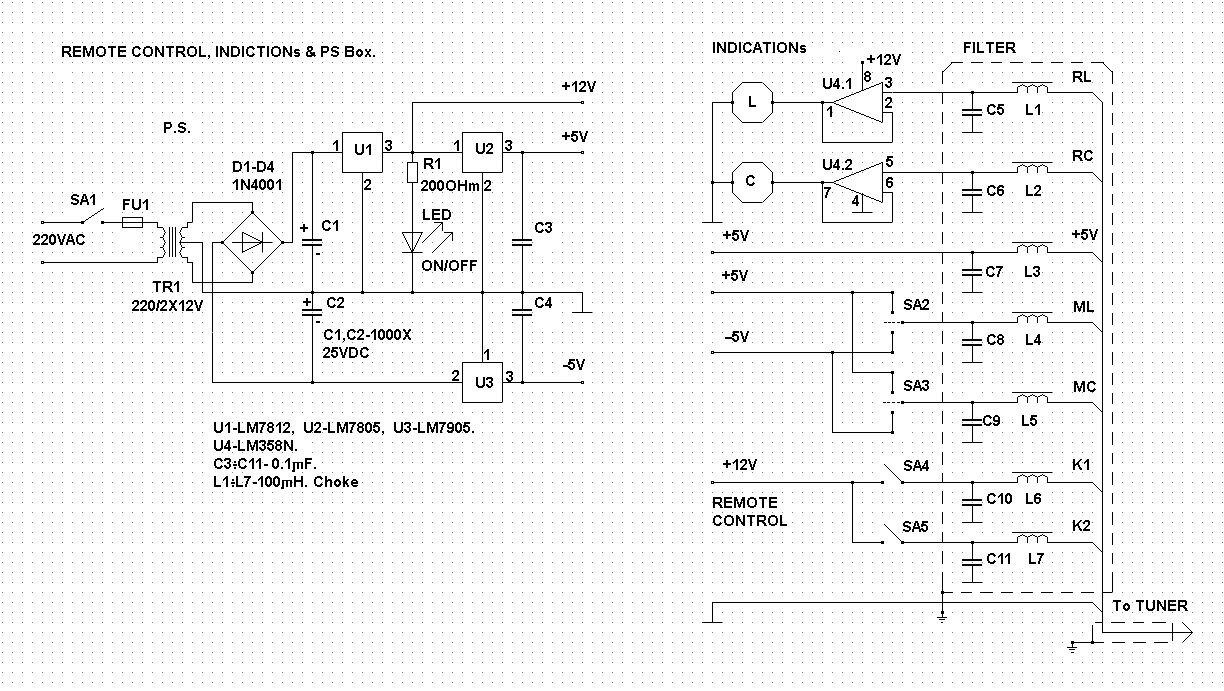

Что-бы избавиться от наводок и помех от собственного передатчика на входе в блок управления
тюнером я применил самодельный фильтр, состоящий из семи дросселей и блокировочных конденсаторов.
Микросхема U4 служит развязкой между резисторам RL и RC. Здесь можно применить любой
операционный усилитель.
В качестве индикаторов подойдут любые микроамперметры.
SA2, SA3- тумблеры с "самовозвратом" в среднее положение.
SA1,SA4,SA5- любые тумблеры.
Блок питания особенностей не имеет, может быть выполнен по любой схеме.
Для соединения тюнера и блока управления применен стандартный сетевой кабель для компьюьеров.
73! Юрий Зинчук
